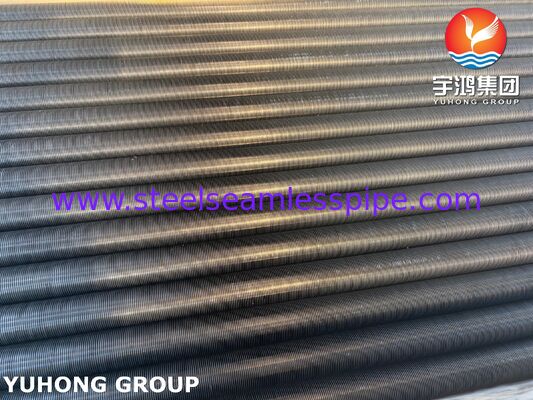

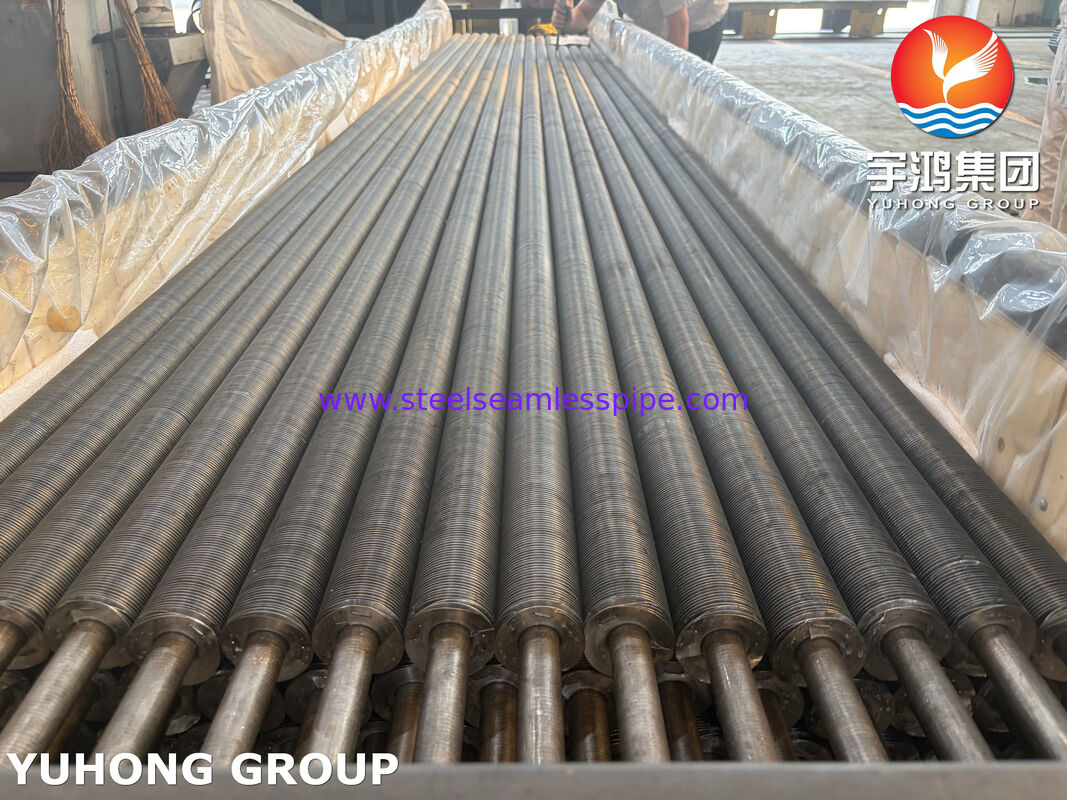

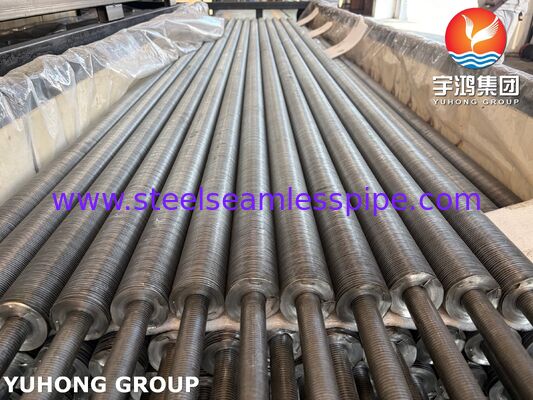

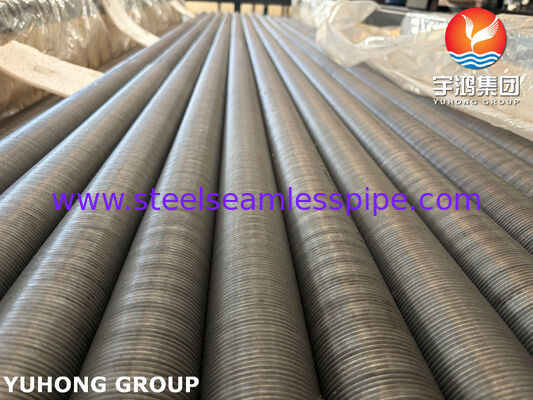

ASTM A179 Rury z uzwojonymi żebrami do chłodnic powietrza | Rurka płetwy ACHE

Rurka z płetwami zwojowymi do chłodziarzy powietrza ¥ ASTM A179

Przegląd produktu

Nasze rury z płetwami do chłodnic powietrza, wykonane z bezszwowych rur stali o niskiej zawartości węgla ASTM A179, są zaprojektowane w celu zapewnienia skutecznego przesyłu ciepła ze strony powietrza w wymiennikach ciepła chłodzonych powietrzem (ACHE), kondensatorach chłodzonych powietrzem, chłodnikach powietrza procesowego i innych urządzeniach chłodzących przemysłowych.

Paska płetwy jest spinowana w kółko wokół zewnętrznej powierzchni rury bazowej w celu zwiększenia zewnętrznego obszaru transferu ciepła przy zachowaniu kompaktowego układu rury.Konstrukcja płetwy o zwojowej płaszczyźnie zapewnia praktyczną równowagę między osiągami transferu ciepła, wytrzymałość mechaniczna, elastyczność produkcji i koszty.

ASTM A179 jest powszechnie wybierany do rury bazowej, gdzie dobra przewodność cieplna, spawalność,i niezawodne właściwości mechaniczne są wymagane w nieżrącym lub umiarkowanie żrącym systemie przesyłu ciepła.

Kluczowe cechy

• Rurka bazowa:ASTM A179 / ASME SA179 bezszwowa stal węglowa
• Rodzaj płetwy:Płetwy zwinięte / owinięte spiralnie
• Zastosowanie:Systemy chłodzenia powietrza, ACHE, chłodzone powietrzem kondensatory i systemy chłodzenia procesów
• Produkcja:Kontrolowane nakręcanie płetw z jednolitą wysokością płetw i kontaktem
• Wysoka powierzchnia zewnętrznadla lepszego przenoszenia ciepła po stronie powietrza
• Odpowiednie do konfiguracji chłodziarek powietrza z napędem wymuszonym i napędem indukowanym
• Wymiary płetwy mogą być dostosowywane zgodnie z wymaganiami termicznymi i mechanicznymi
• Dostępne z nagą, ocynkowaną, malowaną lub inną określoną ochroną powierzchni, w stosownych przypadkach

Typowe wymiary

Następujące wymiary przedstawiają powszechnie produkowane zakresy, a nie ograniczenia.

Wspólne rozmiary rury bazowej mogą być dostarczane zgodnie z rysunkami klienta, obliczeniami transferu ciepła lub stosownymi standardami projektowymi.

Proces produkcji

1. Preparaty do tworzenia rury bezszwowej ASTM A179Przed wypróżnieniem przeprowadzane jest badanie dokładności wymiarów i stanu powierzchni rur.
2. Przygotowanie powierzchni¢ Powierzchnia rur jest czyszczona, aby zapewnić odpowiedni kontakt płetwy z rurą.
3. Przygotowanie pasów płetwWybór paska płetwy jest kształtowany i kontrolowany w celu zapewnienia stałej szerokości i grubości.
4. Wkręty spiralne¢ Paska płetwy jest ciągle zwinięta wokół rurki w określonym miejscu.
5. Przymocowanie płetwyW zależności od konstrukcji płetwę można mechanicznie napić, osadzić, spać lub w inny sposób zabezpieczyć, aby osiągnąć wymagany kontakt cieplny.
6. Kontrola wymiarów
7. Ostateczna kontrola i ochrona Produkty są sprawdzane, oznakowane, pakowane i chronione do transportu.

ASTM A179 Skład chemiczny

ASTM A179 określa materiał bezszwodowego wymiennika ciepła i rur kotłowych o niskiej zawartości węgla.

Skład chemiczny dostarczanego materiału weryfikowany jest w odniesieniu do obowiązującego certyfikatu materiału i specyfikacji zakupu.

Właściwości mechaniczne ASTM A179

Typowe minimalne wymagania mechaniczne obejmują:

W rzeczywistości dostarczany materiał musi być zgodny z obowiązującą edycją normy ASTM A179/ASME SA179 oraz z wymaganiami zakupowymi klienta.

Kontrola i badania

Kontrola jakości obejmuje:

• Analiza składu chemicznegoWeryfikacja materiału rury bazowej.
• Badanie wytrzymałości Sprawdzenie wytrzymałości na rozciąganie, wytrzymałości na wydłużenie i wytrzymałości na wydłużenie.
• Badanie twardościWykonywane w przypadku gdy wymaga tego obowiązująca specyfikacja lub zamówienie zakupu.
• Badanie elektryczne hydrostatyczne lub nieniszczące Rury bazowe są badane zgodnie z wymogami ASTM A179.
• Kontrola wymiarów
• Kontrola wizualna- Badanie w celu wykrycia wad powierzchniowych, deformacji, uszkodzonych płetw i nieprawidłowości produkcyjnych.
• Kontrola mocowania płetwy/kontaktowaniaWymagania w zakresie bezpieczeństwa
• Kontrola prostotyPotwierdzenie, że gotowe rury spełniają określone tolerancje wymiarowe.
• Śledzenie materiałuW przypadku, gdy wprowadzone są zmiany, należy wprowadzić odpowiednie regulacje.

W razie potrzeby można zorganizować dodatkowe badania NDT, PMI, inspekcje powłok lub badania specyficzne dla klienta.

Wnioski

Wyroby z płetwami zwojowymi ASTM A179 są powszechnie stosowane w:

• Wymienniki ciepła chłodzone powietrzem (ACHE)
• Procesowe chłodnie powietrza
• Kondensatory chłodzone powietrzem
• Chłodnie olejowe
• Chłodnie gazowe
• Sprężarki chłodnicze
• Jednostki procesów petrochemicznych
• Systemy chłodzenia rafinerii
• Urządzenia do przetwarzania gazu ziemnego
• Systemy chłodzenia pomocniczego do wytwarzania energii
• Przemysłowe urządzenia odzysku ciepła

Dlaczego należy wybrać rurki z płetwami?

W przypadku chłodziarek powietrza strona powietrza zazwyczaj stanowi większą odporność na przenoszenie ciepła, ponieważ powietrze ma znacznie niższy współczynnik przenoszenia ciepła niż wiele płynów procesowych.Zwiększenie powierzchni zewnętrznej płetwami umożliwia osiągnięcie większej pracy transferu ciepła w ramach praktycznego odcisku sprzętu.

Konfiguracja płetwy z raną zapewnia ciągłą, spiralną powierzchnię płetwy wokół rurki i może być wytwarzana z różnymi wysokościami płetwy, rozmiarami,i materiałów spełniających różne wymagania projektowe w zakresie ciepła.

Opcje dostaw

Możemy produkować rurki z płetwami o zabiegu ASTM A179 zgodnie z:

• Rysunki klientów
• OD rur i grubość ścian
• Materiał płetwy
• Wysokość i grubość płetwy
• Płytka płetwy
• Długość rury
• Metoda wycierania
• Obsługa powierzchni
• Wymagania projektowe dotyczące przenoszenia ciepła
• Wymogi dotyczące kontroli i badań
• Specyfikacje opakowania i oznakowania
